广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

2022-06-06

来源：

121226

柴油发电机双电源自动转换英文简称为ATS。ATS只有安裝在合适其工作任务的地区，以保证组装、调节、维护保养和维护由专业人士开展。ATS的任何实际操作、组装和联接都应遵循使用说明的对应要求。ATS构造是准确的，ATS在出产时有标识，客户不可私自开启，不然后果很严重。在常规标准和故障标准下，只需在开关的性能参数范畴内，可以保证在对应的额定电压中可以信赖地运作，适用660V及下面的场所，额定值工作频率为50/60Hz。

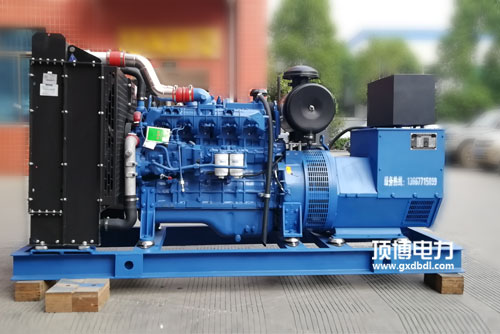

广西顶博发电机组制造双电源自动转换开关

广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

接线端子序号顺序	常开触点顺序号	功能模块	就说明
5号接线端子排	101、106	开关电源零线、穿越火转换	有源输入输出，1A AC220v
	101、106	I路事情电源模块零线、火钱复制粘贴	AC 220V
	104. 105	II路业务电原零线、穿越火手机输入	AC 220V
2号端子排	201、206	新建为无源设定，关闭为有源设定	详情SYK1型
	202	第三方无源调节警报设置公用端
	203	与202愈合后L路重合闸
	204	与202关闭后O路分闸	I/II路分闸
	205	与202收缩后II路送电
3号接线端子排	301. 306	未在使用，内部组织已直连	400A上述装配线
	302	无源具体位置报告数据信息输入输出公众端	主要型为有源内容输出，别的规格为无源输
	303	I路送电后与302合闭
	304	0路重合闸后与302闭锁
	305	II路送电后与302愈合
11号绝缘端子	401.406	未选用，实物已直连	400A上组装
	402.403	I路重合闸后收缩	无源1A AC220V
	404.405	II路重合闸后合闭	无源1A AC220V
5号接插件	501-506	自界定移动信号内容输出端	400A上面的选装无源1A AC220v
