前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷液压液压汽高压油泵可控硅调压器为自动化机械一班式可控硅调压器，其连接结构右图如下。I号喷液压液压汽高压油泵可控硅调压器注意由动力件、飞球、可控硅调压大弹簧、传动系统这这部分和使用这这部分等组成部分。I号喷液压液压汽高压油泵可控硅调压器的动力件为具60°。锥面的动力盘。在动力盘的后侧有八个沿径向的半圆管凹型。动力盘压紧在动力轴套上而和他组合成一体式，后来使用半圆键和卡紧螺母使其和喷液压液压汽高压油泵的轴承轴相互连接。

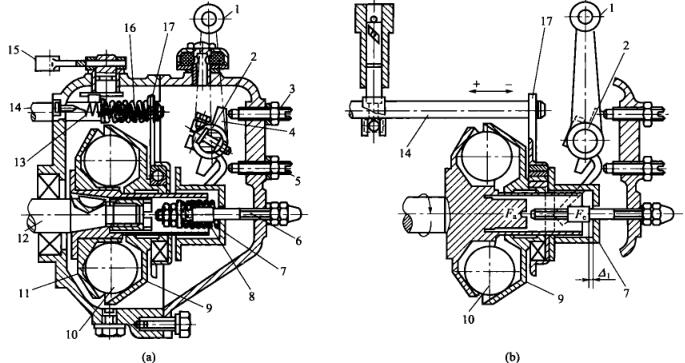

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  六大直劲为25.4mm的飞球放于推动盘的凹井内，随推动盘一件滑屏。飞球别的侧为与轴网成45°锥面的扭力盘，扭力盘滑套在推动轴套上。工做时飞球的离心式力功用在扭力盘上，其轴径分力Fa.将使扭力盘沿轴径滑屏。件套在扭力盘.上的滑屏轮毂轴承和传输板也有所手机端。传输板顶端套在提供的油螺杆上，由此提供的油螺杆也有所手机端，故而转变提供的油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
